Что такое материнская плата?

Материнская плата ПКМатеринская плата – это не что иное, как один из основополагающих компонентов персонального компьютера; все остальные компоненты подключаются к материнской плате, от системного процессора до видеокарты, через жесткий диск и любые другие периферийные устройства.

На первый взгляд материнские платы можно отличить друг от друга по типу процессоров, которые с ними можно использовать; позже мы увидим, какие разъемы ЦП установлены на разных материнских платах, но сразу можно сказать, что, например, материнские платы Socket A предназначены для конкретного использования процессоров AMD Athlon Thunderbird и Duron с корпусом Socket A, при этом они не предназначены абсолютно для использования с процессорами Intel Pentium III. Этот дискриминант, то есть тот факт, что некоторые материнские платы могут использовать одни процессоры, а другие нет, сразу дает понять, как правильная идентификация материнской платы позволяет собрать сбалансированный компьютер с учетом потребностей расширяемости, производительности и остаточного ресурса.

В этом руководстве каждый конкретный компонент материнской платы будет проанализирован четко и с максимально возможным использованием изображений, помогая пользователю выбрать лучшую карту для процессора, который вы решите использовать, и узнать, какие параметры необходимо соблюдать при выборе материнской платы, лучший из возможных способов.

Основная структура каждого компьютера, материнская плата, представляет собой скелет, нейронную систему и источник питания каждого компонента.

Обычно более крупный элемент, чем сам компьютер, материнская плата или материнская плата по-английски представляет собой печатную плату (PCB), которая выступает основой для всех компонентов.

Материнская плата, присутствующая в любом электронном устройстве, выполняет несколько фундаментальных функций:

- поддерживает различные компоненты на месте;
- подводит к ним электроэнергию;
- обеспечивает связь различных установленных частей друг с другом;
- оснащена «родными» портами для подключения внешних устройств.

Материнская плата, вероятно, самый «старый» электронный компонент ПК, постоянно обновляется, адаптируясь к новому оборудованию, чтобы обеспечить максимальную производительность. Помимо адаптации к новым потребностям, материнская плата также адаптировалась по размерам.

Форматы материнских плат
Очевидно, что материнская плата не всегда имеет одинаковую форму или размер. Фактически, в компьютерном секторе у нас есть некоторые форматы, которые мы можем рассматривать как стандарты и которые «отражают» то, что уже было указано и предложено для случаев.

В частности, материнская плата обычно доступна в трех «размерах»:

Формат ATX: создан компанией Intel, появилась в 1995 г. В результате модификаций, исправлений и внедрений с течением времени плата теперь достига стандартной формы, которая ее сегодня отличает. Выполненный в форме прямоугольника размерами 305x244 миллиметра, содержит на своей поверхности огромное количество слотов для банков оперативной памяти и множество разъемов для карт. Конструкция предназначена для облегчения охлаждения компонентов. Этот формат материнской платы является наиболее используемым, включая почти все обычные компьютеры.

Формат microATX: формат, предназначенный для компактных компьютеров. Основным критерием при разработке этого формата является размер, поэтому доступные слоты на этой карте ограничены. Фактически мы находим место только для двух слотов памяти и очень небольшого количества дополнительных карт. Эта карта размером 243x205 миллиметров предназначена для офисных компьютеров, нетребовательных ПК и без необходимости использования сложных систем охлаждения.

MiniITX: формат, разработанный для микро-ПК благодаря минимальной материнской плате размерами всего 170х10 миллиметров. Эта материнская плата, предназначенная для ПК с низким энергопотреблением и низким тепловыделением, не предоставляет больших возможностей для модернизации.
В дополнение к этим трем стандартным форматам мы также находим специальные размеры, обычно предназначенные для профессиональных ПК (графическое использование или редактирование видео) или предназначенные для «игровых компьютеров».

Собственно пример, игровой материнской платы szmz x99-s3 можно посмотреть на сайте.

Компоненты, присутствующие на материнской плате
Материнская плата состоит из множества основных компонентов, каждый из которых выполняет определенную функцию. Функция этой карты — поддерживать их «физически» и обеспечивать связь друг с другом, обеспечивая непрерывный обмен данными между жесткими дисками, оперативной памятью, процессором и другими аппаратными частями компьютера.

Фактически на этой плате мы находим схемы принтера и электронные компоненты (транзисторы, конденсаторы и т.д.), а также некоторые стандартные компоненты самой материнской платы:

Чипсет
Фундаментальный компонент компьютера, набор микросхем, представляет собой набор компонентов (мостов), функция которых заключается в организации и управлении потоком данных между различными частями. Первый компонент, северный мост, выступает в качестве соединения между процессором и высокоскоростной периферией, например оперативной памятью и видеоконтроллером. Другой, технически известный как южный мост, соединяет процессор с более медленными периферийными устройствами.

Чипсет, нервный центр скорости и стабильности связи ПК, изготовлен производителем процессора. Вот почему, когда мы идем выбирать материнскую плату, мы уже находим установленный процессор или, по крайней мере, список процессоров, поддерживаемых этой конкретной конфигурацией.

Разъем

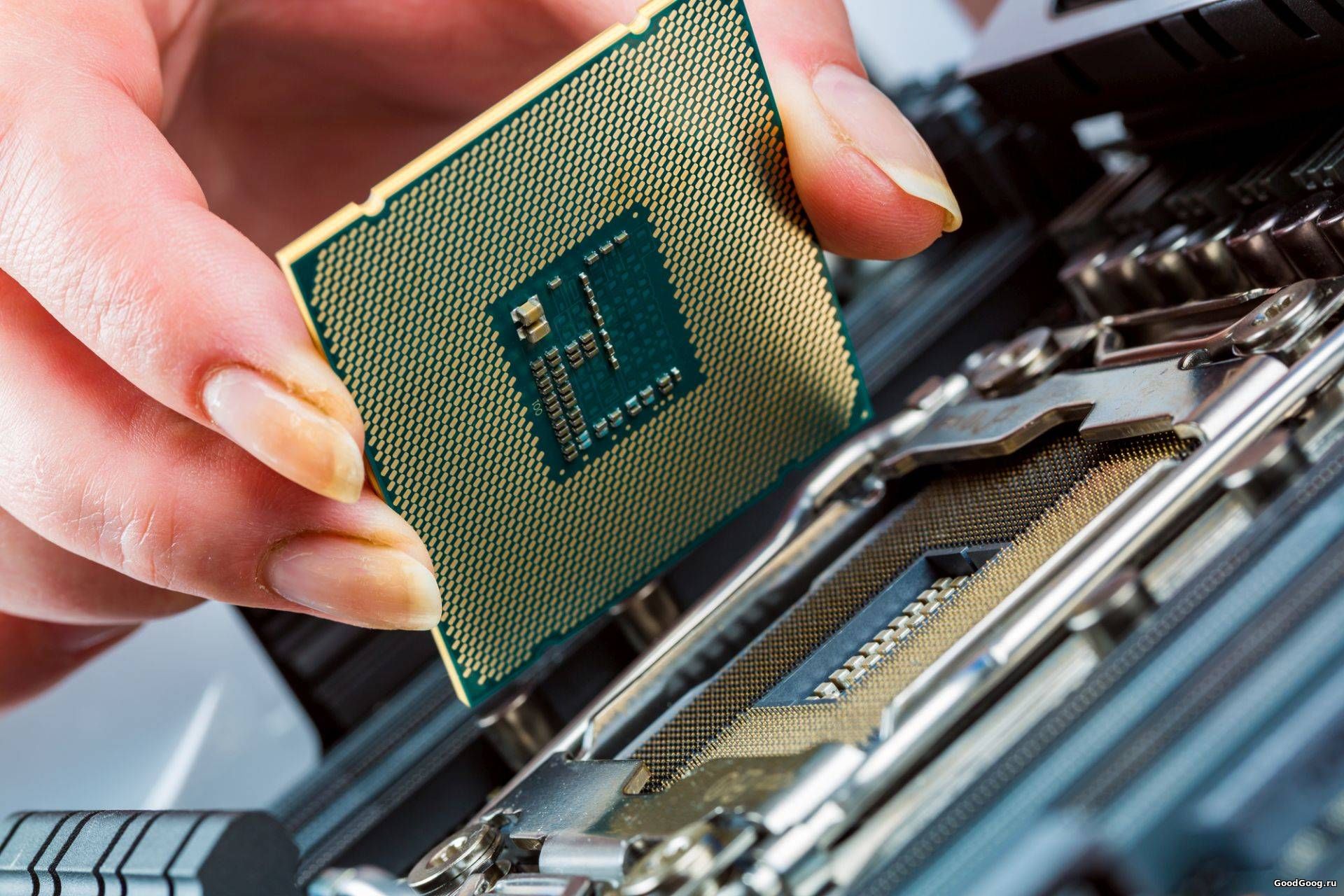

Еще одним компонентом, в разработке которого активно участвует производитель ЦП, является сокет. Настоящий контейнер ЦП, в нем находится сам ЦП, что позволяет безопасно прикрепить его к материнской плате с точки зрения механики, электроники и источника питания.

Сокет представляет собой не что иное, как пластиковую основу, прочно закрепленную на материнской плате. Эта база позволяет быстро монтировать и демонтировать ЦП без риска поломки или необходимости использования специального оборудования.

Слот расширения
Понятие «подставка» не используется исключительно для ЦП. Все аппаратные компоненты, подключаемые к материнской плате, подключаются через «разъемы». Настоящие альтернативные разъемы, которые обычно называют слотами расширения.

В современных ПК мы находим три различных типа слотов:

Слот PCI: (Соединение периферийных компонентов). Коммуникационная шина, разработанная Intel в начале 90-х годов. Используется для всех стандартных соединений — от материнской платы до различных периферийных устройств). Этот тип слота имеет ограничение скорости, фиксированное на уровне 133 Мегабайт в секунду и не может быть реализовано в дальнейшем;

Слот AGP: (ускоренный графический порт, порт графического ускорения). Этот слот уже много лет считается развитием PCI. Основанный на стандарте PCI 2.1, этот слот предназначался почти исключительно для подключения видеокарты к материнской плате. Эволюция и, следовательно, гораздо более быстрый, чем PCI, этот порт теперь исчез, замененный еще одной эволюцией PCI;

Слот PCI Express: эволюция PCI и стандарта, который почти полностью заменил слот AGP в соединении между материнской платой и видеокартой. В отличие от PCI (который использовал «параллельную» передачу данных), в Express Evolution используется последовательная передача данных. Эта передача происходит по нескольким каналам параллельно, что приводит к увеличению скорости передачи. Постоянно развивающийся стандарт, который теперь достиг версии 3.0, которая гарантирует скорость передачи 3 гигабайта в секунду. Следующее обновление, версия 4, также проходит проверку, что должно позволить еще больше удвоить скорость.

Вспомогательные разъемы
Помимо слотов и разъемов на материнской плате имеется множество разъемов. Очень большое разнообразие и количество, учитывая общее количество компонентов, которые можно и нужно подключать к плате. Среди основных мы находим:

SATA-разъемы. Расположенные сбоку или снизу материнской платы, они позволяют подключать устройства хранения данных (SSD и жесткий диск);

Два разъема для USB-портов на передней стороне корпуса. Один разъем 10-контактный и предназначен для подключения портов USB 2.0, другой 19-контактный предназначен для подключения портов USB 3.0;

Аудиоразъем, тоже 10-контактный;

Различные 3- и 4-контактные разъемы, предназначенные для вентиляторов и систем охлаждения. Один из этих разъемов специально предназначен для вентилятора, задачей которого является вентиляция процессора. Этот разъем на самом деле обозначается как CPU_FAN;

Несколько разъемов отведены под кнопки на корпусе и соответствующие светодиоды.

Система электропитания
Материнская плата также обеспечивает электропитание различных компонентов. Блок питания, по сути, отвечает за преобразование тока из переменного в постоянный и понижение напряжения, а затем «доведение» его до материнской платы, которая по различным каналам питает ЦП, оперативную память, жесткие диски и следом. все остальные вкладки и порты.

Панель ввода-вывода
Материнская плата также оснащена внешним интерфейсом. Эта панель, называемая вводом/выводом, обычно располагается вертикально на задней стороне корпуса. Там же мы находим подключения для стандартных устройств и сетевых коммуникаций. Обычно имеется несколько USB-портов, аналоговые разъемы для мыши и клавиатуры, сетевой разъем, разъем звуковой карты и, в зависимости от типа ПК, иногда еще и разъем видеокарты. Наличие возможной выделенной карты может тогда позволить вам иметь двойной вариант (сетевые карты) или исключить разъем на материнской плате (например, для аудио- и видеокарты).
